近日，mksport微推出全新后端NVR/XVR芯片方案RK3568，其四大特性赋能NVR/XVR的全面硬件升级。

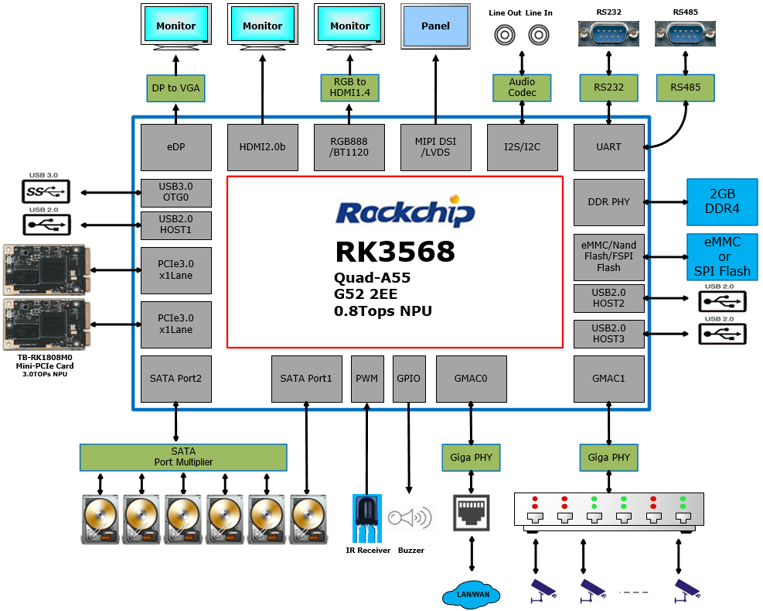

图 ｜RK3568 NVR应用框图

图 ｜RK3568 XVR应用框图



一、RK3568具备强大的核心处理能力，确保后端设备数据处理的稳定性及高效性

·      RK3568 CPU为四核Cortex-A55，采用全新Arm v8.2-A架构，效能有效提升。采用22nm先进工艺，低功耗高性能

·      GPU为Mali-G522EE ，双核心架构，图像API支持OpenGL ES 3.2, 2.0, 1.1，Vulkan1.1

·      内置mksport微自研第三代NPU RKNN，算力达0.8Tops，支持Caffe/TensorFlow/TFLite/
ONNX/PyTorch/Keras/Darknet主流架构模型的一键转换

·      强大的编解码能力：支持4K H.264/H.265等多种格式高清解码，支持多路视频源同时解码，最大支持10*1080P30 H264/H265，支持同编同解；支持1080@120fpsH.264及H.265格式编码，支持CBR, VBR,FixQp, AVBR, and QpMap，支持ROI编码

二、RK3568支持丰富的RAM/ROM类型，安全可靠，数据存储无忧

o   支持丰富的DDR颗粒类型，支持DDR3/DDR3L/DDR4/LP3/LP4/LP4x，支持DDR3及DDR4的全链路ECC，满足工控等高可靠性产品的要求，32bit位宽，最高数据率3200Mbps，充裕的带宽设计，更能满足智能NVR/XVR场景需求

o   支持丰富的Flash类型，支持SPI NOR / SPI Nand Flash / Nand Flash / eMMC，支持SPI Flash+eMMC 双ROM共存设计，满足差异化的双系统设计需求

o   可提供经测试验证的DDR核心模板及核心器件选型表，方便客户快速产品化

三、RK3568具备优秀的能耗控制技术，发热更小，环境适应性

§  mksport微自研S-Boost功耗控制技术，相比传统技术，同电压下性能提升10%，同频率下功耗降低20%。结合22nm先进工艺的能耗优势，使后端产品的发热更均衡，高温环境下工作更可靠

§  mksport微自研超级待机模式，LPDDR4X应用方案下，通过软硬件配合，整机功耗可降低到1.6mA（3.8V供电），可适用于对超低功耗有特殊需求的产品



四、RK3568支持丰富接口扩展，支持三屏异显，满足多样化智慧视觉场景需求

• 拥有更灵活的IOMUX，引脚多功能组合应用，可根据产品需求选择，满足更多样的功能组合需求

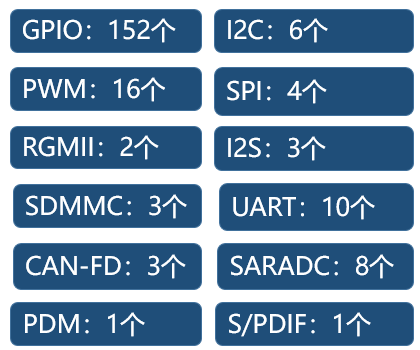

图 ｜IOMUX



·      支持多种视频输入输出接口，输出接口支持自带点屏，最多可支持三屏异显；输入接口可外接摄像头或用于扩展多路摄像头的输入能力。相比传统NVR/XVR方案，RK3568增加了本地显示输出接口及摄像头输入接口，实现显示一体化，有助于不同种类的后端产品形态应用

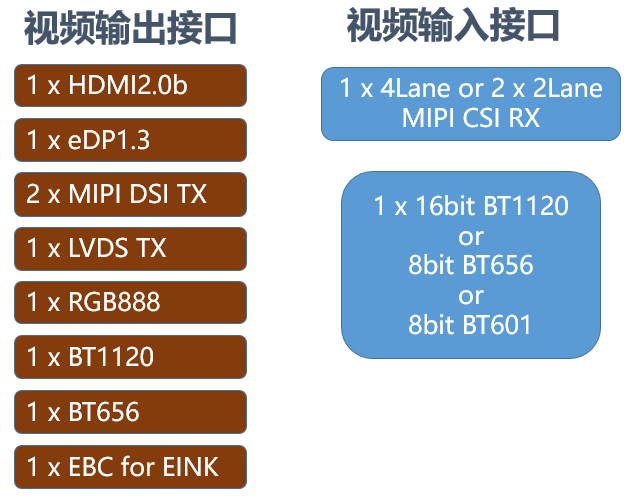

图 ｜视频输入输出接口

·      高速接口可选类型丰富，支持2路RGMII接口，支持PCIE2.1，PCIE3.0，支持最多3路SATA3.0，2路USB2.0，2路USB3.0；PCIE接口使5G及WiFi6的高速率吞吐应用成为可能，实现对运营商和云服务等业务的支持

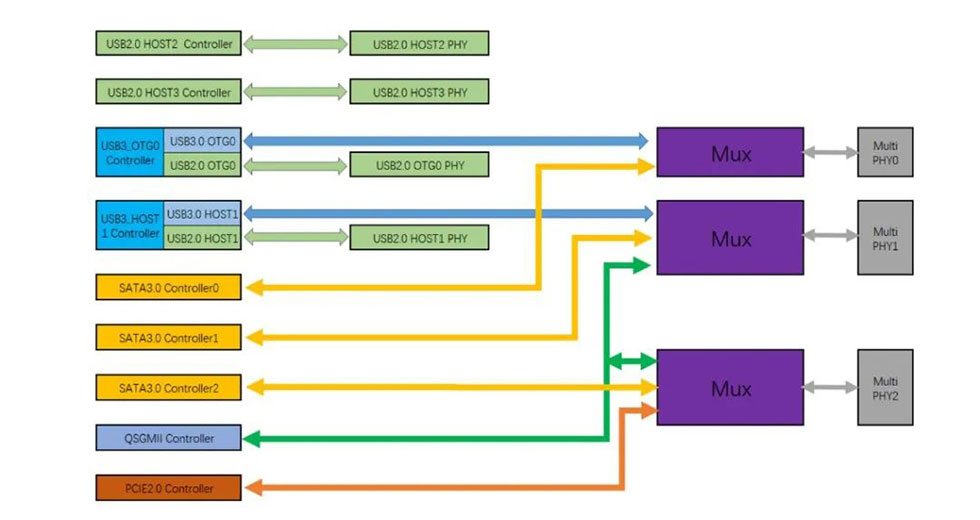

图 ｜USB/Multi PHY接口

      RK3568后端NVR/XVR方案，在产品功能上除传统的接入、存储、转发、解码应用，基于其高性能AI算力，还可在人脸对比报警、智能人车检索、越界预警、火警可视化预警等方面展开智能化应用，重构边缘价值。

人脸对比报警

      RK3568方案可支持视频流或图片流检测识别，通过识别人脸属性如性别、年龄、表情等特征，输出人脸实时比对。

智能人车检索

      支持以图搜图、以脸搜脸、对比联动、秒级检索、布控报警等功能。

越界报警

      RK3568方案基于自研高效RKNN AI处理单元，实现区域入侵、越界侦测等应用，对人体/机动车进行目标识别，可过滤各类环境干扰，如植物、光影、小动物等非人体或车辆引起的误报。

火警可视化预警

      基于RK3568强大核心处理能力，支持以温升探测和烟雾探测为核心的NVR系统，可标注烟雾、火点等方位，视频联动快速核查，满足早期火情探测需求。

      目前， RK3568已进入量产阶段。同时，基于RK3568mksport微推出两款评估开发板，分别为针对NVR/XVR场景的评估板及工控类场景的DDR4评估板，旨在让下游合作伙伴更快速地适配和验证相关产品功能，助力新一代智能化后端设备的全面硬件升级及产品落地。

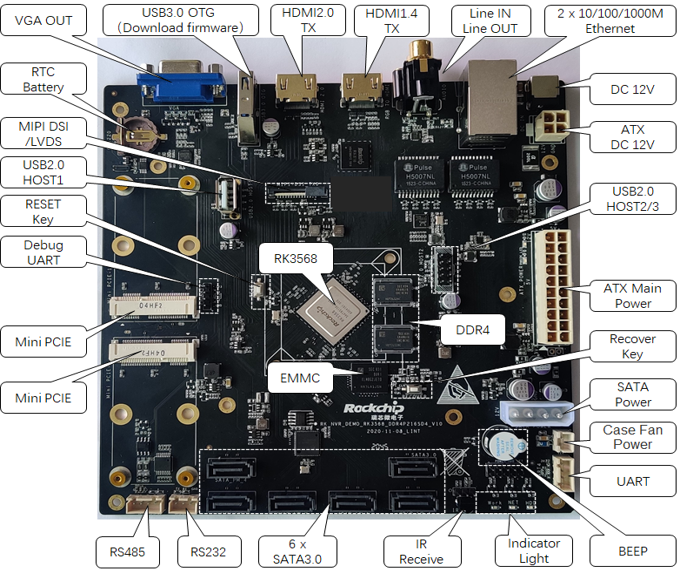

图 ｜RK3568 NVR Demo板

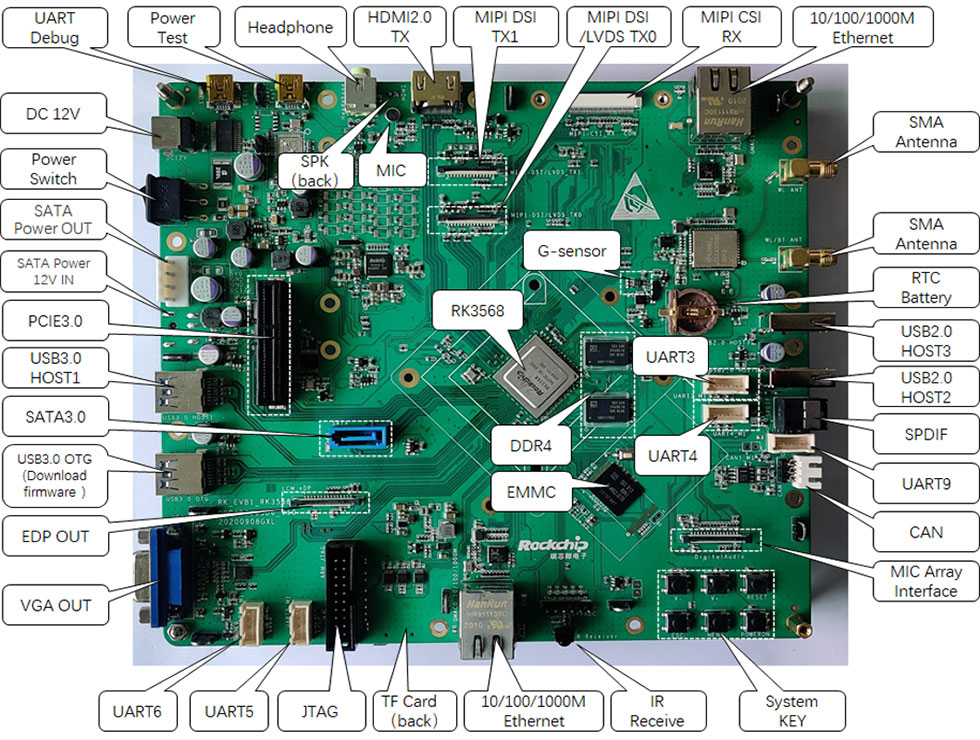

图 ｜RK3568 DDR4 EVB
