1. 24合1，接口组合更丰富

·      输入接口支持：HDMI、RGB、BT.1120

·      输出接口支持：HDMI、GVI、MIPI_CSI、单/双LVDS、单/双MIPI_DSI、RGB、BT.1120

·      支持同分辨率两路接口同时输出

2. 自带MCU，提高硬件设计效率

·      内置MCU，无需主控便可独立运行，可极大简化硬件设计，并节约整机成本

3. 有效提高备货率，成本更优化

·      大部分市场同类产品输入/输出的接口支持较为单一，而RK628D一颗转接芯片，即可满足24种输入/输出场景视频转换接口组合，厂商无需备料多颗不同转接芯片，可大大降低供货风险

应用场景一：多屏商显产品

产品形态：广告机

桥接方式：HDMI IN --> MIPI/LVDS OUT，协助主控进行双屏扩展，可支持双LVDS/双MIPI接口

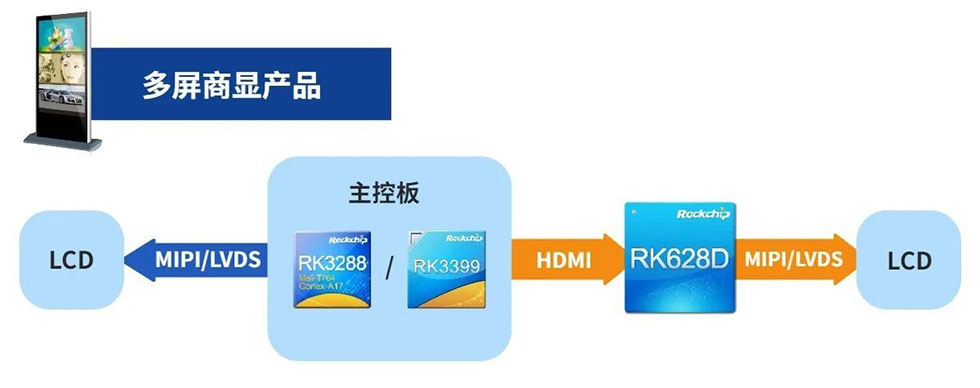

< 多屏商显产品转接通路图 >



应用场景二：4K大屏转接产品

产品形态：电视屏幕、商显长条屏等

桥接方式：4K HDMI IN --> 4K GVI OUT，兼容电视GVI屏幕、商显GVI长条屏

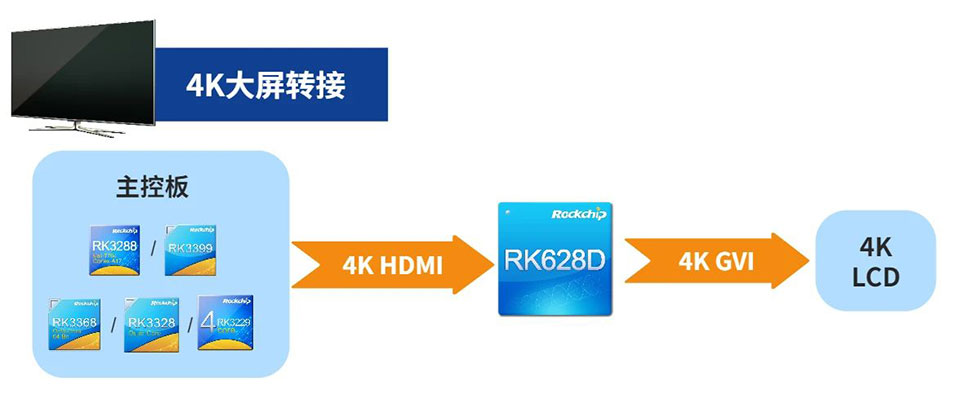

< 4K大屏转接产品通路图 >

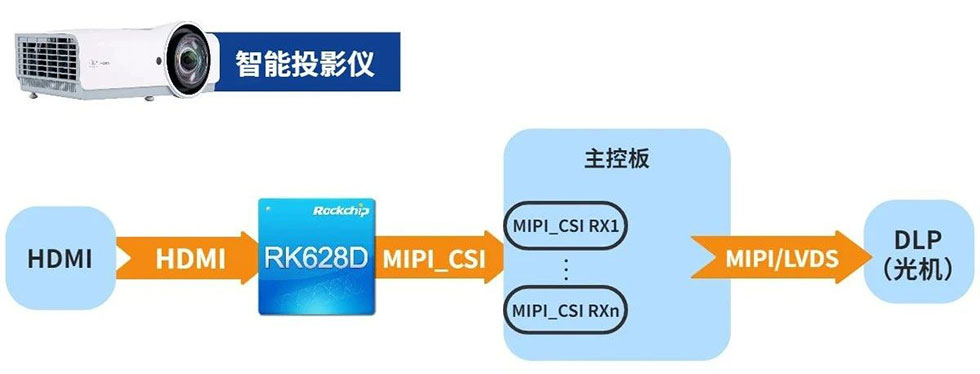

应用场景三：智能投影仪

桥接方式：HDMI IN --> MIPI_CSI OUT（多路MIPI_CSI接口可叠加多个RK628D实现转接）

< 智能投影仪产品转接通路图 >



应用场景四：无线投屏/微投一体方案

桥接方式：HDMI IN --> MIPI/LVDS OUT，支持投屏Dongle扩展显示屏功能

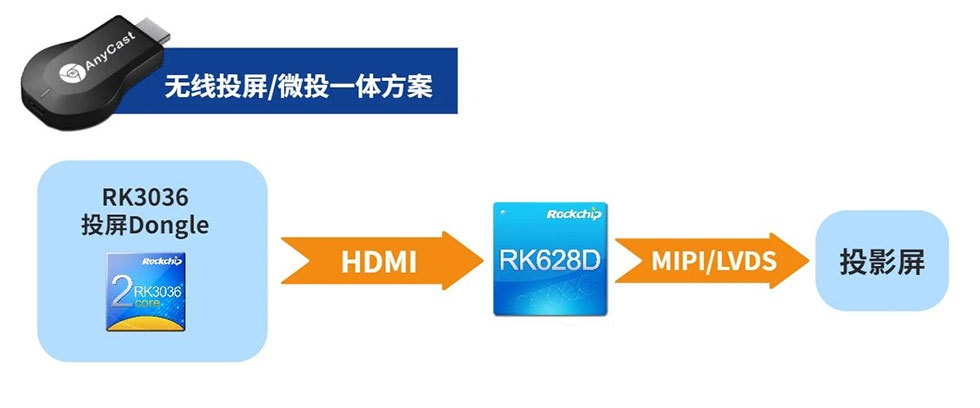

< 无线投屏产品转接通路图 >

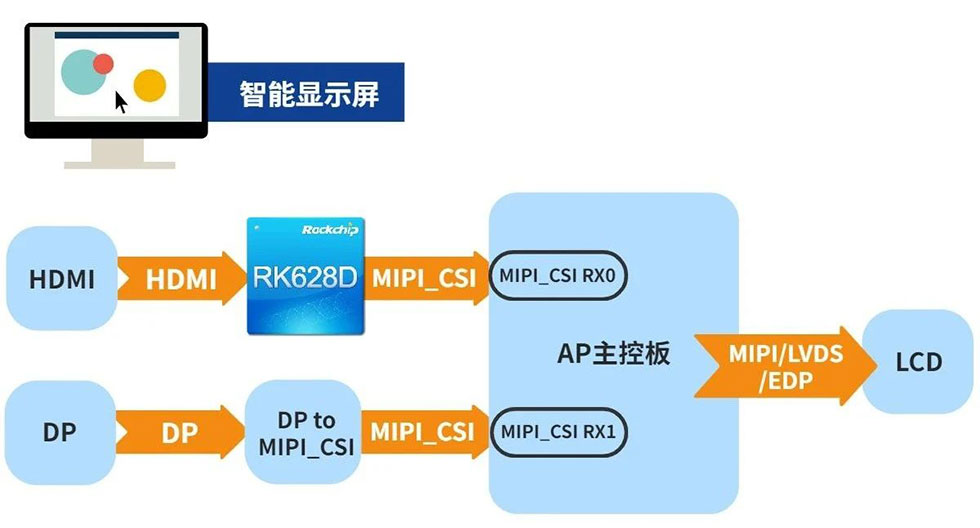

应用场景五：智能显示屏

桥接方式：HDMI IN --> MIPI_CSI OUT，接入主控芯片，作为智能显示屏视频输入

< 智能显示屏转接通路图 >



应用场景六：视频采集转换类产品

产品形态：云台/无人机市场图传器、直播视频采集产品、视频采集卡等

桥接方式：HDMI IN --> MIPI_CSI OUT，最高支持4K分辨率

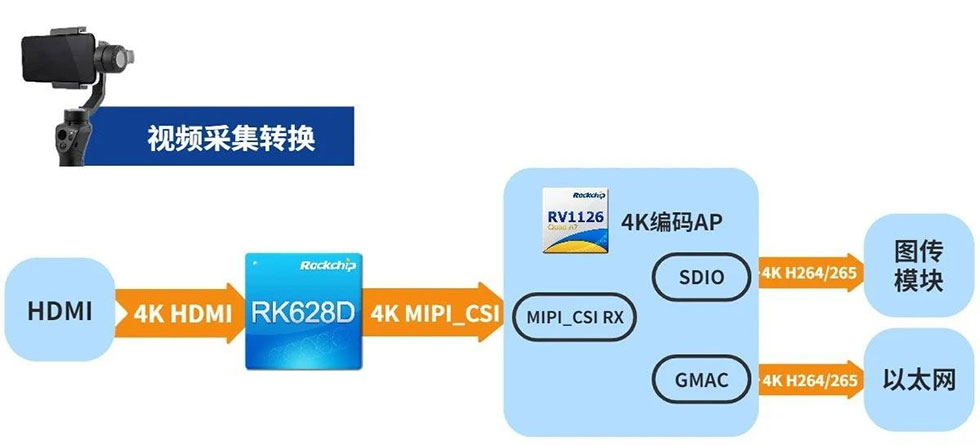

< 视频采集转接通路图 >
